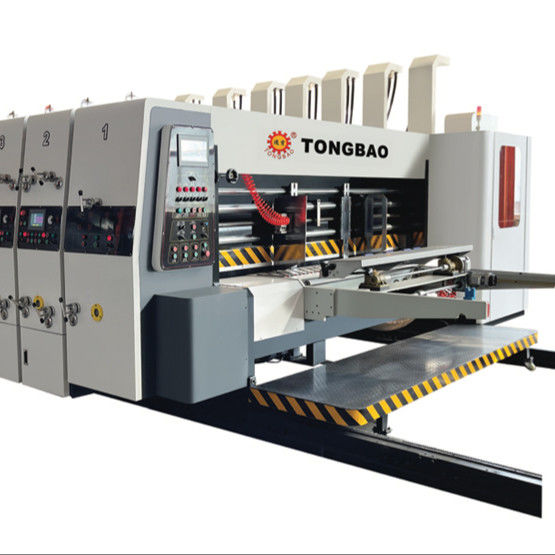

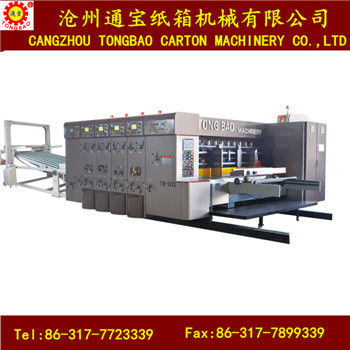

Automatische machine voor het maken van kartonpapier
Zonnevoedingseenheid
1.De voedingseenheid is gebaseerd op het SUN Extend-feed Complete OEM Feeder-systeem uit de VS.
2.Windenergie kan worden aangepast om ervoor te zorgen dat het papier soepel en nauwkeurig wordt gevoerd.
3.Links en rechts.Ik...e,eElektrische oriëntatie, gestage beweging en nauwkeurigheid.
4.De koppelingsalarmpNeumatisch vergrendelen, veilig en betrouwbaar.
5.TDe bovenste papierrol is de naadloze stalen buis, verpakt met slijtvast rubber, Grind- de aanpassing van het evenwicht.
6.De papierrol is de naadloze stalen buis, ontladen en gehard gechromeerd, balanscorrectie.De ruimte tussen de twee papiervoederrollers wordt aangepast door de weegschaal en wormwiel aan te passen., aanpassingsruimte: 0-12 mm, adopteren Slipper structuur, zal de transmissie versnelling op de juiste mazen tijdens de aanpassing gehouden.
7.Computersysteem voor het instellen
a) De papiervoedingseenheid,Drukapparaat, slotapparaat, PLC touchscreen, mens-machine interface aanpassing.
b)Ik...Met deze methode kunnen we tijd besparen op de aanpassing en zijn er minder stukken nodig om de juiste positie aan te passen. Karton.
c)CEen winkel bestellingen, waardoor de bestelwisseling snel en handig.
Drukkerij
1 drukrol
a) staalmateriaal, oppervlakte slijpen en hardchroomplaten.
b) Balancecorrectie, stabiele werking.
c) Rachit vaste plaat as.
d) Volledige plating is geschikt voor 9 mm plaat.
e) Het laden en lossen van de drukplaat, pedal schakelaar voor- en achteruit besturen.
2 De drukrol
a) Het oppervlak van de staalrol is geslepen en hard gechroomd.
b) Saldocorrectie, stabiele werking.
c) De afstand tussen de drukrol en de drukrol, zoals de schaal laat zien, adjusMet de hand, met een bereik van 0 tot 12 mm.
3 Metalen aniloxroller (De kwalitatief hoogwaardige aniloxroller is gemaakt door bekende binnenlandse fabrikanten)
a) Op het oppervlak wordt de geavanceerde harde chroomlaag gebruikt, die hard, slipperig en slijtvast is.
b) Aniloxrol: drie delen verdeeld in redelijke mazen, eerste eenheid 200 mazen, tweede eenheid 220 mazen, derde eenheid 250 mazen.
c) PneuDe aniloxrol is gekoppeld aan de papierrol om dubbele inkt te voorkomen.
4 De rubberrol (80% natuurlijk rubber en gaat door een hoog-temperatuur ) behandeling
a) Zonder gapstaal met slijtvast rubber, balanscorrectie.
b) Midden en boven van de ruBber rollen slijpen, goed transfer inkt effect.
c) De rubberrol die is uitgerust met een overbelasting, kan de levensduur verlengen.
5 Boven- en onderrol van de papiervoederrol
a) De bovenste rol: voorzien van een links en rechts verstelbaar wiel en een oppervlak dat is bevestigd met 50 graden rubber.
b) De onderrol: zonder gapstaal, oppervlakte slijpen, harde chroming.
c) De schaal toont de ruimte tussen de bovenste en de onderste papierrol, versleten-wiel aanpassing, de reikwijdte is 0-12 mm, maakt gebruik van de crossheadverbinding, de tandwielen blijven messen tijdens het aanpassen.
6 Faseverstelbare structuur
a) differentiële planetaire versnelling.
b) De drukfase maakt gebruik van PLC en elektrische digitale aanpassing (ongeacht of de machine werkt of stopt)
c) Voor de horizontale positie: handmatige aanpassing van de weegschaal.
d) Elke drukkerij kan voor het stoppen haar voormalige positie vinden, waardoor een snelle correctie kan worden bereikt.
7 Circulerende inkt
a) Het heeft een pneumatische diagrampomp voor inkt, stabiel en gemakkelijk te bedienen en in goede staat te houden.
b) Het inktfilternet om de opname te filteren.
c) Automatisch verspreiden van de inkt, zonder de inkt te stoppen terwijl de machine stopt, kan voorkomen dat de inkt droog wordt.
d) De inktbeker voorkomt dat de inkt spatst.
e) Stalen inktfontein, automatische inkt en circulerende reiniging.
Afdeling voor de verwerking van sloten
1 Elektrische aanpassing de horizontale beweging van het voetstuk van de vier knippen.
2 Synchrone aanpassing van de ruimte tussen de twee spleetmessen (de hoogte van de doos)
3 Synchrone beweging van de bovenste en onderste splitsingsmessen, papier schoppen messen, omhoog en omlaag vouwwiel.
4 legeringsstaalmaterialen, warmtebehandeling, slijpwerk en tandvorming slotmes, breedte 5-7 mm.
5 Het legeringsstaal door warmtebehandeling en slijpen van het ijzerrand dat scherp en nauwkeurig is.
Afdeling strijksnijden
1 Gebruik vouw rubberrol, gemakkelijk te vervangen en handig te bedienen.
Geïmporteerde rubberroller uit Taiwan, de levensduur is drie keer langer dan de normale rubberroller.
2 Automatische besturing van links en rechts bewegen van rubberrol, de reikwijdte is 50 mm, gestaag bewegen en betrouwbaar.
3 De die-snijfasering adopteert servo-controle, touchscreen aanpassen en besturen, kan bestellingen opslaan.
4 Pneumatische controle van de kloof tussen de snijvormrol en de zachte rol.
5 Het heeft een snelheidscompensatiesysteem, automatisch de snelheid van de rubberrol aanpassen, verzekeren van dezelfde grootte van karton en het snijden stijgt.

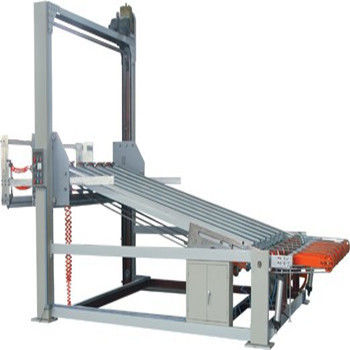

Pilling-eenheid
1 Automatische bediening en handgreep 1 kunnen optioneel zijn.
2 Het opheffen en laten dalen van het werktuigplatform wordt aangedreven door de krachtige ketting.
3 De hoogte van de pellen is 1600 mm.
4 Het oppervlak van de golfband kan voorkomen dat het karton glijdt.
5 De organisatie van het papier door pneumatische beweging. Het papierontvangende bakje gaat automatisch open en vangt het karton terwijl het karton op de vaste hoogte wordt gestapeld.
Technische parameters
| SERIE | WYAZS NAAM | Eenheid | WYAZS |
| TB1222 | TB1224 | TB1226 |
| 1 | Max. Machinesnelheid | Stuks/min | 150 | 150 | 150 |
| 2 | Economische snelheid van de machine | Stuks/min | 120 | 120 | 120 |
| 3 | Max. drukwerk | mm | 1200*2200 | 1200*2400 | 1200*2600 |
| 4 | Max. Kartonnen maat | mm | 1200*2400 | 1200*2600 | 1200*2800 |
| 5 | Overgeslagen voedingsdikte | mm | 1200*2400 | 1200*2600 | 1200*2800 |
| 6 | Precisie van het drukwerk | mm | ±0.5 ((vier kleuren) | ±0.5 ((vier kleuren) | ±0.5 ((vier kleuren) |
| 7 | Standaarddikte van de drukplaat | mm | 3 tot 6 | 3 tot 6 | 3 tot 6 |
| 8 | Precisie van het splitsen | mm | 7 | 7 | 7 |
| 9 | Hoofdmotorfrequentiekonversie Vermogen | kw | 15 tot 30 | 15 tot 30 | 15 tot 30 |
Function en Kenmerken
uComputerfaseRegulerend, snelle orderVeranderlijk, handig te bedienen.
uNa het nummerCcal contentrHet slijpen van de wandplaatmHet dragende deel van de gehele machine wordt door het hoogprecisieverwerkingscentrum vervaardigd.
uDe kwaliteit van alle aandrijfassen en rollen is van goed staal, hoge precisie en dynamische evenwichtscorrectie, harde chroombewerking, oppervlakte slijpen.
uDe aandrijving is 20 met een breedte van niet meer dan 50 mm carburizDe hardheid is HRC58-6.lang–De term "hoge snelheidsdruk"Hoge precisie van het kleurproces.
uHet aandrijvende deel van de hele machine neemt de sleutelloze verbindingsring aan om de verbindingsruimte te verwijderen.- Iktabel voor langdurig gebruik.
uDe hele machine neemt spuit smeermiddel- Ik- Ik ben klaar.
uM- Nee. motor met frequentieomvormingsIonen kunnen 30% elektriciteit besparen.
