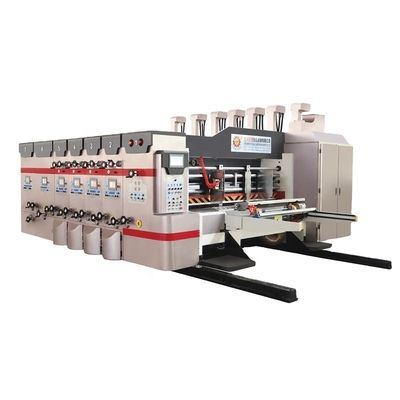

Automatische golfkartonnen doos die machine maakt
Zonvoedingseenheid
1.De voedingseenheid gebruikt SUN Extend - feed Compleet OEM-feedersysteem uit de VS.Frequentieomzetting regelt de voersnelheid.
2.Windenergie kan worden aangepast om een soepele en nauwkeurige papierinvoer te garanderen.
3.Links en rechts bafles,eelektrische oriëntatie, stabiel bewegen en nauwkeurigheid.
4.Het koppelingsalarmPneumatische vergrendeling, veiligheid en betrouwbaar.
5.TDe bovenste papierinvoerrol is de naadloze stalen buis, verpakt met slijtvast rubber, GRinDing en hardverchromen, balanscorrectie.
6.De neerwaartse papierinvoerrol is de naadloze stalen buis, egrenering en hardverchromen, balanscorrectie.De ruimte tussen de twee papierinvoerrollen wordt aangepast door de schaal en het wormwiel, aanpassingsbereik: 0-12 mm, neem de Slipper-structuur aan, het transmissietandwiel blijft tijdens het aanpassen op de juiste ingrijping.
7.Computeraanpassing bedenken
a)De papierinvoereenheid,drukeenheid, PLC-aanraakscherm van de steekeenheid, aanpassing van de mens-machine-interface.
B)IMet deze methode kunnen we aanpassingstijd besparen en zullen er minder stukken nodig zijn om de juiste positie aan te passen, waardoor de verspilling van karton.
C)Ceen winkel bestelt, waardoor het wijzigen van de bestelling snel en gemakkelijk verloopt.

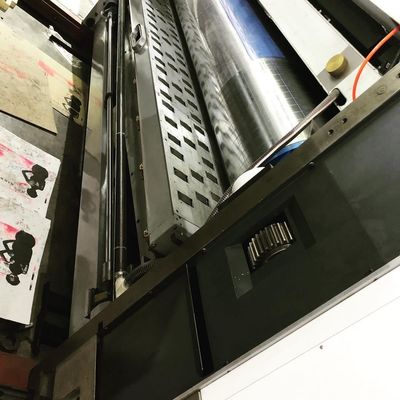

Afdeling Afdrukken
1 drukrol
a) staalmateriaal, oppervlakteslijpen en hardverchromen.
b) Saldocorrectie, stabiele werking.
c) Rachit vaste plaatas.
d) Volledige beplatingsleuf is geschikt voor 9 mm plaat.
e) Laden en lossen van de drukplaat, pedaalschakelaar bestuurt vooruit en achteruit.
2 De drukaandrukrol
a) Het oppervlak van de stalen rol is slijpen en hardverchromen.
b) Saldocorrectie, stabiele werking.
c) De opening tussen de drukaandrukrol en de drukrol, de schaal toont, adjuSmet de hand getand, de reikwijdte is 0-12 mm.Adopteer een kruishoofdapparaat, de zenduitrusting blijft tijdens het aanpassen in elkaar grijpen.
3 Metalen rasterwals (de hoogwaardige rasterwals neemt binnenlandse bekende fabrikanten over)
a) Het oppervlak maakt gebruik van het geavanceerde harde verchromen, hard, pantoffel en slijtvast.
b) Aniloxrol: drie delen verdeeld redelijk gaas, eerste eenheid 200 mesh, tweede eenheid 220 mesh, derde eenheid 250 mesh.
c) PnuAutomatisch optillen van de rasterwals in combinatie met de papierinvoerrol om dubbel inkten en het opdrogen van de inkt te voorkomen terwijl de machine wordt gestopt.
4 De rubberen rol (80% natuurlijk rubber en gaat door hogetemperatuur behandeling )
a) Zonder spleetstaal omwikkeld met slijtvast rubber, balanscorrectie.
b) Het midden en de hoogste van de rubberrolslijpen, goed overbrengend inkteffect.
c) De rubberen rol uitgerust met een overbelastingsapparaat kan de gebruiksduur verlengen.
5 Bovenste en onderste papierinvoerrol
a) De bovenste rol: uitgerust met links en rechts verstelbaar wiel, en oppervlak bevestigd met 50 graden rubber.
b) De onderste rol: zonder spleetstaal, vlakslijpen, hardverchromen.
c) Schaal toont de ruimte tussen de bovenste en onderste papiertoevoerrol, afstelling van het versleten wiel, de reikwijdte is 0-12 mm, neemt een kruiskopverbinding aan, de tandwielen blijven in elkaar grijpen tijdens het afstellen.
6 Fasering verstelbare structuur
a) Planetaire tandwielen met differentiële werking.
b) De afdrukfasering maakt gebruik van PLC en elektrische digitale aanpassing (ongeacht of de machine werkt of stopt)
c) Voor de horizontale positie, het schaaltype handmatige aanpassing.
d) Elke drukeenheid kan zijn vroegere positie vinden voordat hij stopt, waardoor snelle correctie mogelijk is.
7 Inkt circuleert
a) Het gebruikt een pneumatische diagrampomp voor het inkten, stabiel en eenvoudig te bedienen en in goede staat te houden.
b) Het inktfilternet om de insluiting te filteren.
c) Het automatisch distribueren van het inktapparaat, zonder de inkt te stoppen terwijl de machine stopt, kan voorkomen dat de inkt uitdroogt.
d) De inktbeker voorkomt het spatten van de inkt.
e) Stalen inktfontein, automatisch inkten en circulerende reiniging.

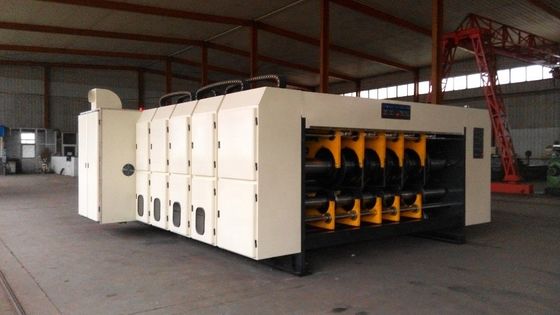

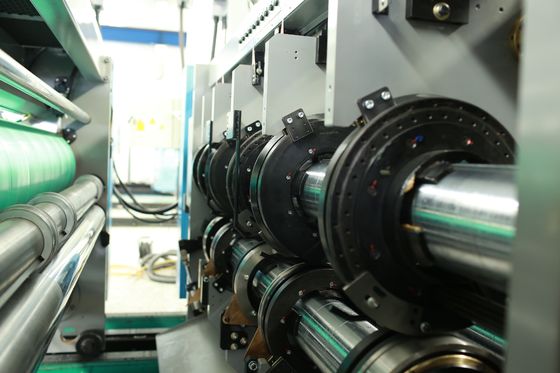

Afdeling Sloten
1 Elektrische verstelling van de horizontale verplaatsing van de vier gleuvenmessen-sokkel.
2 synchrone aanpassing van de ruimte tussen de twee gleufmessen (de hoogte van de doos)
3 Synchronisch bewegen van de bovenste en onderste gleufmessen, papierschopmessen, op en neer rilwiel.
4 materialen van gelegeerd staal, verwarmingsbehandeling, slijpen en tandvorm steekmes, breedte is 5-7 mm.
5 Het gelegeerde staal door warmtebehandeling en het slijpen van het randijzer, dat scherp en met hoge nauwkeurigheid is.
Stansafdeling
1. Gebruik een rubberen rol van het vouwtype, eenvoudig te vervangen en gemakkelijk te bedienen.
Geïmporteerde rubberen rol uit Taiwan, de gebruiksduur is drie keer zo lang als die van de normale rubberen rol.
2 Automatische bediening links en rechts bewegen van rubberen rol, de reikwijdte is 50 mm, stabiel bewegend en betrouwbaar.
3 De fasering van het stansen neemt servobesturing over, het aanraakscherm past en controleert, kan bestellingen opslaan.
4 Pneumatische controle van de opening tussen de snijvormrol en de zachte rol.
5. Het heeft een snelheidscompensatiesysteem, past automatisch de snelheid van de rubberen rol aan, verzekert dezelfde grootte van de doos en de snijmatrijzen.
Pilling-eenheid
1 Automatische bediening en handgreep kunnen optioneel zijn.
2 Het heffen en dalen van het werktuigmachineplatform wordt aangedreven door de krachtige ketting.
3 De pillinghoogte is 1600 mm.
4. Het oppervlak van de golfband kan het glijden van het karton voorkomen.
5 De organisatie van het papier door pneumatische beweging. De papierontvangstlade gaat automatisch open en vangt het karton op terwijl het karton op de vaste hoogte wordt gestapeld.
technische parameters
| SERIEEL | WYAZS-NAAM | EENHEID | WYAZEN |
| TB1222 | TB1224 | TB1226 |
| 1 | Max. Machinesnelheid | Stuks/min | 150 | 150 | 150 |
| 2 | Economische machinesnelheid | Stuks/min | 120 | 120 | 120 |
| 3 | Max.Afdrukken | mm | 1200*2200 | 1200*2400 | 1200*2600 |
| 4 | Max.Kartonnen maat | mm | 1200*2400 | 1200*2600 | 1200*2800 |
| 5 | Sla invoerdikte over | mm | 1200*2400 | 1200*2600 | 1200*2800 |
| 6 | Precisie afdrukken | mm | ±0,5 (vier kleuren) | ±0,5 (vier kleuren) | ±0,5 (vier kleuren) |
| 7 | Standaarddikte van de drukplaat | mm | 3-6 | 3-6 | 3-6 |
| 8 | Precisie insteken | mm | 7 | 7 | 7 |
| 9 | Frequentieomzetting hoofdmotor Vermogen | kW | 15-30 | 15-30 | 15-30 |
FunctiesOn en kenmerken
uComputerfaseregulerende, snelle bestellingRveranderende, gemakkelijke bediening.
uNa het nummerical vervolgRol het slijpen van de muurplaat, iMEen belangrijk deel van de hele machine wordt gemaakt door het uiterst nauwkeurige verwerkingscentrum.
uDe kwaliteit van alle aandrijfassen en rollen is van staal van goede kwaliteit, hoge precisie en dynamische evenwichtscorrectie, hardverchromen, oppervlakteslijpen.
uDe aandrijfversnelling is 20 Cr Mn Ti-gelegeerd staal, carburateurzatie- en blusbehandeling De hardheid is HRC58-6.long–termijn afdrukken op hoge snelheid.Hoge precisie van kleurproces.
uHet aandrijfgedeelte van de hele machine maakt gebruik van een sleutelvrije verbindingsring om de verbindingsruimte te verwijderenitafel voor langdurig gebruik.
uDe hele machine maakt gebruik van spray-smeermiddeliop.
uMaijn motor geregeld door frequentieomvormerSion, kan elektriciteit voor 30% besparen.
